Zbiorniki modułowe

Przeznaczenie, zakres i warunki stosowania

Żelbetowe zbiorniki modułowe DN 5600 produkowane przez FABET® spełniają wymagania zawarte w Aprobacie Technicznej wydanej przez Instytut  Badawczy Dróg i Mostów. Przeznaczone są do stosowania jako podziemne zbiorniki do magazynowania i czasowej retencji wody lub ścieków w systemach kanalizacyjnych i systemach odwadniania dróg, parkingów, obiektów inżynierskich i obszarów związanych z inżynierią komunikacyjną. Mogą być wykorzystywane w inżynierii komunikacyjnej jako podziemne zbiorniki przeciwpożarowe.

Zakres stosowania w inżynierii komunikacyjnej zgodnie z zapisami w Aprobacie Technicznej wydanej przez Instytut Badawczy Dróg i Mostów:

  • drogi publiczne: bez ograniczeń
  • drogi wewnętrzne:  bez ograniczeń
  • drogowe obiekty inżynierskie: bez ograniczeń
  • kolejowe obiekty inżynierskie: bez ograniczeń.

Zbiorniki składają się z elementów zamykających: półokrągłych lub prostych, segmentów przedłużających (typ U) wraz z płytami pokrywowymi. Jest to system elementów, umożliwiających budowę zbiorników o różnej pojemności od kilkudziesięciu m3 do kilku tysięcy m3.

Modułowa zabudowa pozwala na konfigurację zbiornika dostosowaną do konkretnych warunków zabudowy. Na dnie zbiornika montowane są również ścianki wsporcze, biegnące wzdłuż jego osi.

Szczelność połączeń pomiędzy pionowymi elementami zbiornika gwarantują zastosowane wysokiej jakości uszczelki na bazie kauczuku butylowego oraz łączniki mechaniczne. W elementach zamykających i segmentach przedłużających (typ U) wykonywany jest monolityczny skos w miejscu połączenia ściany bocznej z dnem, co eliminuje występowanie skamieliny osadowej.

W zależności od przeznaczenia i agresywności środowiska, zewnętrzne lub wewnętrzne powierzchnie zbiorników modułowych mogą być pokryte powłoką zabezpieczającą, np. warstwą hydroizolacyjną.

Każdorazowe zastosowanie żelbetowych zbiorników modułowych powinno opierać się na projekcie budowlanym, uwzględniającym przewidywane obciążenie wg PN-S-10030:1985 lub PN-EN 1990 i PN-EN 1991-2, przeznaczenie obiektu oraz warunki hydrogeologiczne związane z lokalizacją obiektu.

Zbiorniki należy montować w przygotowanym, odwodnionym wykopie, na warstwie z chudego betonu wykonanej na odpowiednio zagęszczonym gruncie nośnym lub odpowiednio zagęszczonym zgodnie z wytycznymi producenta. Obsypkę i nadsypkę należy wykonać z gruntów dopuszczonych do stosowania w budownictwie drogowym, ujętych w PN-S-02205:1998 i zgodnych z wytycznymi producenta, w sposób określony w projekcie budowlano-konstrukcyjnym.

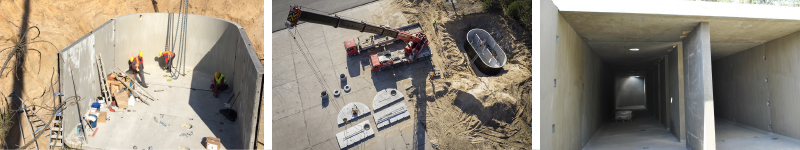

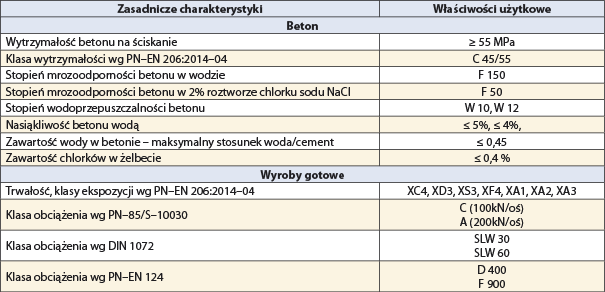

Właściwości użytkowe zbiorników modułowych

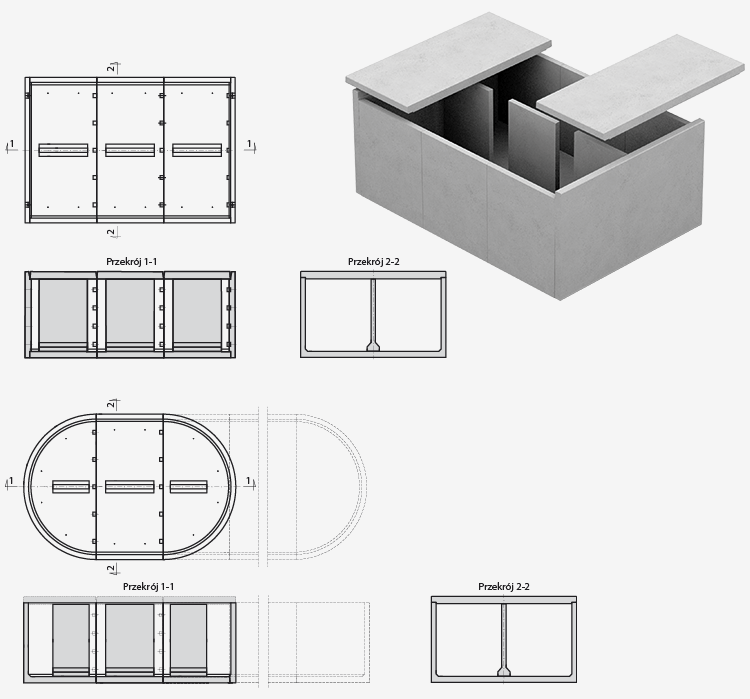

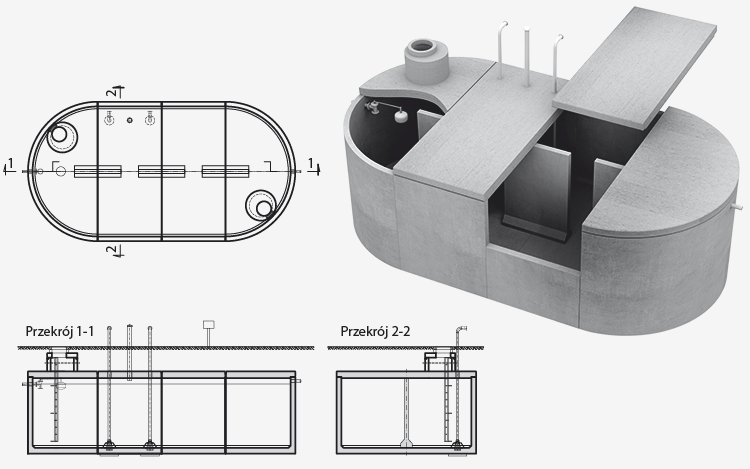

PRZYKŁADOWE ZESTAWIENIE ELEMENTÓW ZBIORNIKA MODUŁOWEGO - FABET®

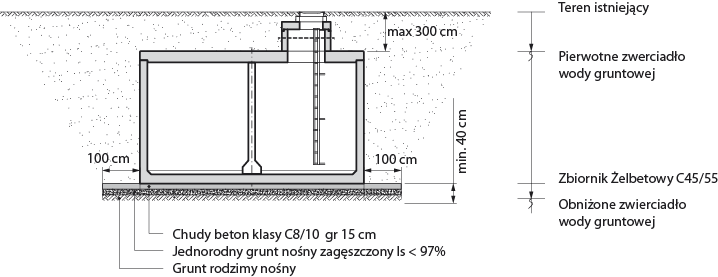

Schamt posadowienia zbiornika modułowego

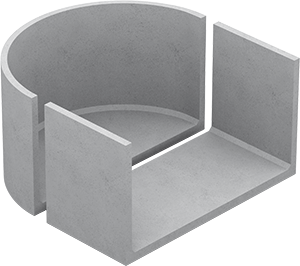

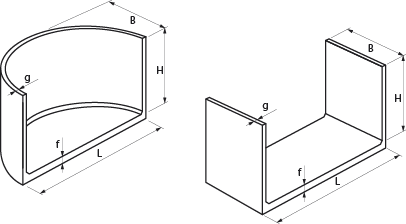

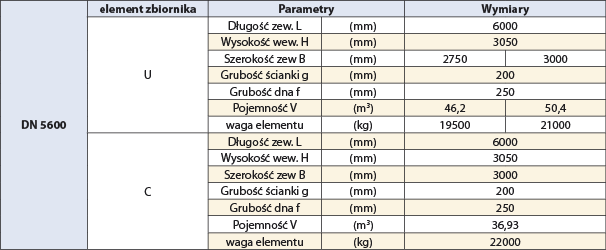

Elementy zbiornika modułowego

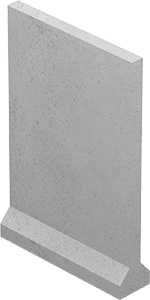

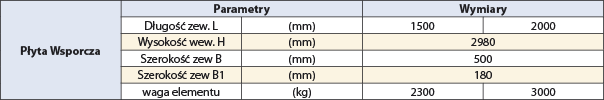

Płyty wsporcze

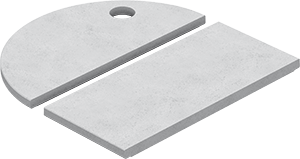

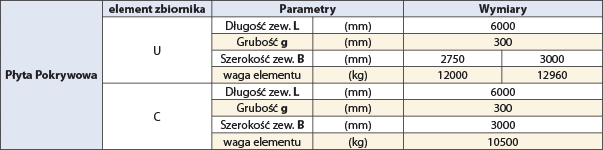

Płyty pokrywowe do zbiorników modułowych


FABET® zapewnia dostarczenie elementów zbiorników na budowę własnym transportem ponadnormatywnym oraz kompleksową usługę montażu zbiorników.

Zbiorniki przeciwpożarowe

Zbiorniki modułowe montowane jako zbiorniki przeciwpożarowe spełniają wymagania normy PN-82/B-02857:2017:04 „Ochrona przeciwpożarowa w budownictwie. Przeciwpożarowe zbiorniki wodne. Wymagania ogólne”. Służą do magazynowania wody do celów przeciwpożarowych do zewnętrznego gaszenia pożarów. Dobór wielkości zbiornika zależy od wymaganej ilości wody do celów przeciwpożarowych. Nominalna pojemność przeciwpożarowego zbiornika powinna wynosić co najmniej 50 m3.

Wyposażenie standardowego zbiornika przeciwpożarowego:

  • drabinki złazowe umożliwiające zejście na dno zbiornika
  • włazy żeliwne lub żeliwno-betonowe wg PN-EN 124
  • przewody  ssawne DN 110 wykonane  ze stali nierdzewnej  zabezpieczone na wlocie koszem ssawnym z zaworem zwrotnym, górna część przewodu zakończona nasadą strażacką typu 110 w ilości:
    - jeden przewód ssawny, dla zbiorników o pojemności do 15 m3
    - dwa przewody ssawne, dla zbiorników o pojemności powyżej 150 m3 do 300 m3
    - trzy przewody ssawne, dla zbiorników o pojemności powyżej 300 m3
  • rura wentylacyjna ze stali nierdzewnej DN 100
  • zawór pływakowy służący do regulacji poziomu wody w zbiorniku
  • przewód umożliwiający odprowadzenie nadmiaru wody
  • tabliczka informacyjna z określoną pojemnością zbiornika.

Przy przeciwpożarowym zbiorniku wodnym należy przewidzieć stanowisko czerpania wody przy każdej nasadzie ssawnej punktu poboru wody, w sposób umożliwiający postój samochodu pożarniczego o długości 12 m i szerokości co najmniej 4 m. Stanowisko czerpania wody powinno znajdować się w odległości nie większej niż 2 m od punktu poboru wody ze zbiornika (miejsca wyprowadzenia ze zbiornika przewodów ssawnych).

Zaleca się, aby przeciwpożarowe zbiorniki wodne podziemne były zlokalizowane pod trawnikami lub placami. Jeżeli zbiornik zlokalizowany jest pod placem, po którym odbywa się ruch pojazdów, należy zapewnić możliwość ruchu i postoju pojazdów o masie całkowitej co najmniej 20 ton.

Należy dopilnować, aby w zbiorniku znajdował się dostateczny, nienaruszalny poziom wody do celów gaśniczych. Po ewentualnym całkowitym opróżnieniu zbiornika jego ponowne napełnienie nie powinno trwać dłużej niż:

  • 48 godzin w przypadku 100 % napełnienia zbiorników o pojemności do 100 m3
  • 48 godzin w przypadku 50 % napełnienia zbiorników o pojemności powyżej 100 m3
  • 72 godziny w przypadku 100 % napełnienia zbiorników zasilanych z innych źródeł niż sieć wodociągowa

Rysunek zbiornika PPOŻ 3D

Zbiorniki retencyjne

Zbiorniki retencyjne FABET® produkowane są jako żelbetowe zbiorniki modułowe składane z elementów końcowych półokrągłych oraz segmentów przedłużających, w ilości zależnej od wymaganej pojemności, wraz z pokrywami. Modułowa zabudowa pozwala na konfigurację zbiornika dostosowaną do konkretnych warunków zabudowy. Elementy zbiornika produkowane są z betonu o wysokich parametrach jakościowych w klasie C45/55 o trwałości odpowiednej do stosowania we wszystkich klasach ekspozycji wg PN-EN 206:2014-04. Połączenie segmentów ze sobą wykonywane jest przy użyciu systemowych łączników mechanicznych. Szczelność połączeń gwarantuje zastosowanie wysokiej jakości uszczelki na bazie kauczuku butylowego.

Wyposażenie standardowego zbiornika retencyjnego:

  • włazy żeliwne lub żeliwno-betonowe wg PN-EN 124
  • drabinki złazowe umożliwiające zejście na dno zbiornika
  • rura wentylacyjna ze stali nierdzewnej DN 100
  • przejścia szczelne
  • nadbudowy.

Zbiorniki modułowe objęte są Aprobatą Techniczną IBDiM, mogą być wykorzystywane w inżynierii komunikacyjnej jako podziemne zbiorniki retencyjne. Zadaniem tego rodzaju zbiorników jest magazynowanie wody w okresach jej nadmiaru w celu wykorzystania w innym okresie, gromadzenie wód na potrzeby ludności i przemysłu, ochrona przed zalaniem danego terenu, wykorzystanie w celach irygacyjnych, przeciwpożarowych.

Każdorazowe zastosowanie żelbetowych zbiorników modułowych powinno opierać się na projekcie budowlanym, uwzględniającym przewidywane obciążenie, przeznaczenie obiektu oraz warunki hydrogeologiczne. Zbiorniki retencyjne FABET® mogą być stosowane w terenach zielonych jak również na obszarach poddawanych dużym naciskom od kół - np. lotniskach.

Rysunek zbiornika retencyjnego 3D

Załadunek i rozładunek


Podnoszenie i ustawianie prefabrykatów na środku transportowym oraz rozładunek powinny być wykonywane przy użyciu urządzeń zmechanizowanych o udźwigu dostosowanym do masy przenoszonych elementów.

Prefabrykaty transportowane przy użyciu żurawi powinny być podwieszane za pomocą specjalnych zawiesi zapewniających właściwe zawieszenie prefabrykatu podczas transportu i równomierne rozłożenie sił na poszczególne cięgna.

Wszystkie czynności związane z transportem i składowaniem należy przeprowadzać zgodnie z przepisami BHP.
